產品優勢：
兩種下料方式、產能達600PCS/h、不良記錄功能、自動翻蓋夾具、180度旋轉屏
適用范圍：
適用于智能手機或平板產線應用。
產品介紹
Product introduction
概述
HY-US22T全伺服落地式自動螺絲機，適用于智能手機或平板產線自動鎖螺絲，具備雙電批雙工位，支持兩種螺絲扭力鎖付。采用可移動獨立下料模組，方便調整鎖付位置；可支持高速產能，最大產能達600PCS/小時，下料模組可移動，方便后期調整位置。
功能要求
1. 雙電批雙工位，背靠背結構，支持兩種螺絲兩種扭力鎖附； 2. 內置激光位移傳感器浮高檢測模組， 支持漏鎖， 滑鎖， 浮高檢測及報警； 3. 支持自動翻蓋夾具， 保證產品安全性； 4. 機器尺寸適合智能手機或平板 產線。
產品特點
Product features
 | 1. 采用桌面型架構， 經濟，靈活性大； 2. 全部運動軸都采用閉環步進電機+進口同步帶； 3. 采用雙電批背靠背架構， 支持兩種螺絲鎖付，兩種扭力鎖付于同一個產品； 4. 支持兩臺單XYZ單機鎖付模式(適用于一種螺絲，高產能）； 及前后電批配合鎖付模式（適用于兩種螺絲，兩種扭力）； 5. 支持前放后取， 支持自動下料； 6. 自動下料采用可移動獨立下料模組，方便調整鎖付位置； （下料端調整鎖付位置時， 可抽離下料模組） 7. 支持激光位移傳感器浮高檢測模組，支持漏鎖， 滑鎖及浮高檢測報警； 8. 支持自動翻蓋夾具， 確保產品安全性；同時夾具底座可調，通用， 不同機型對應相應蓋板，保證夾具通用性 |
技術參數
Technical Parameters
設備參數 | |
機身尺寸 | 900*650*780mm（L*W*H) （以實際出貨為準） |
設備行程 | 750*500*110mm（Y*X*Z） |
操作面高度 | 750mm |
鎖付產品尺寸 | 210mm*350mm（X*Y） |
傳動方式 | X/Y/Z: 全絲桿模組+伺服電機 |
定位精度 | 正負0.01mm |
控制系統 | PLC + 觸摸屏 |
螺絲輸送方式 | 真空吸取式 |
程序存儲量 | 200組 |
通訊口 | RS232 |
鎖附速度 | 1.5秒/顆 |
關鍵技術要求 | |
良率 | >= 99%；（來料不良及工藝不良等因素除外） |
稼動率 | >= 99% |
卡釘 | <= 500ppm （OHTAKE供料器） |
系統軟件說明
System Software Description
 | 1. 基于PLC， 觸摸屏控制系統； 2. 易于操作使用的用戶界面； 3. 簡單易行的新項目導入流程； 4. 手柄控制的XYZ位置校正模式， 以及支持手動輸入坐標（用于微距校正）； 5. 開放的鎖付參數調整，可實現最佳鎖付效果及效率； 6. 支持XYZ同步運行，弧線運行，具有行業領先鎖付速度及精度； 7. 支持漏鎖， 滑鎖， 浮高檢測及報警功能； 8. 支持鎖付螺絲總數，螺絲良率，整機總數，整機良率等生產日報表功能，不良記錄功能； 9. 支持200組機型參數設置并記憶； 10. 支持產品感應， 產品防反， 翻蓋夾具感應等產品安全功能； 11. 支持電批頭鎖付次數超出預設值報警，螺絲供料器缺料報警功能； 12. 可選擇支持自動下料機械手； 13. 支持自動翻蓋夾具， 確保產品安全性； |

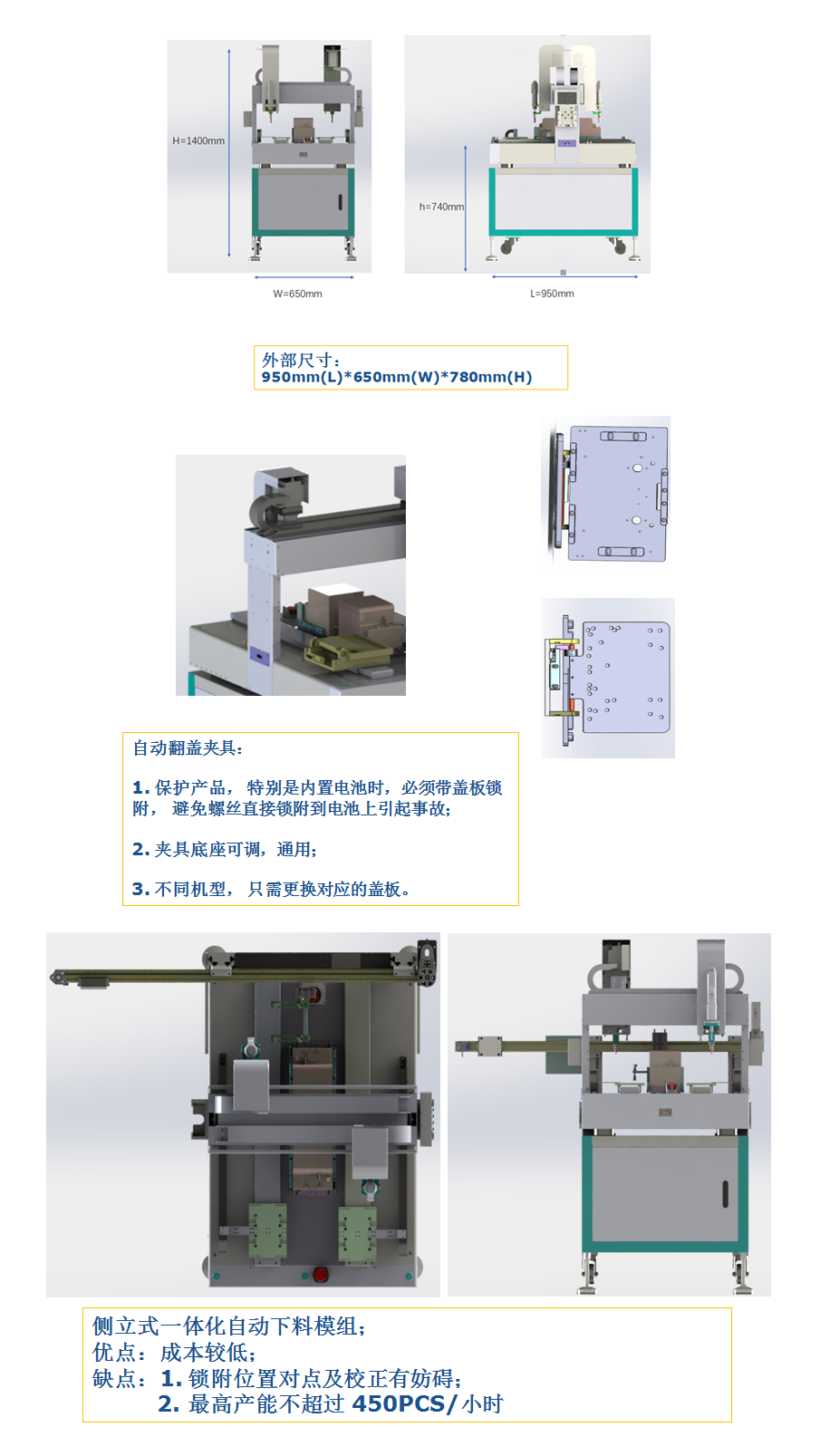

結構說明
Structural description
