產品介紹
Product introduction

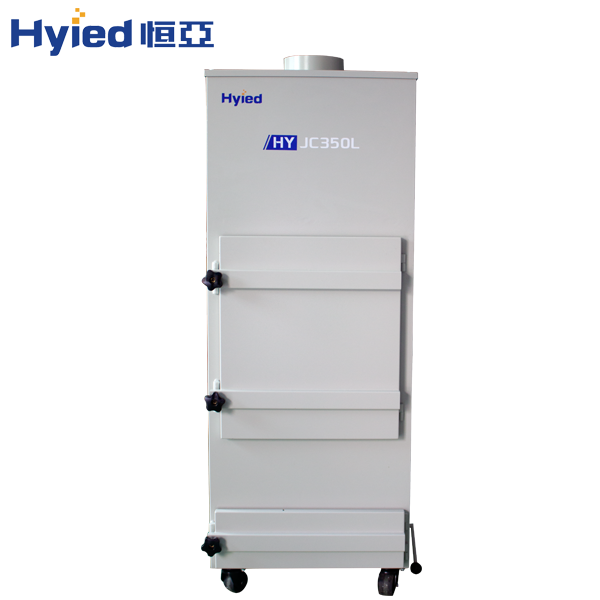

概述
工作原理：粉塵在風機的吸力下進入集塵抽屜，經過濾袋的過濾沉淀于抽屜的底部，用戶只要移出抽屜倒出沉淀物即可。
產品特點：輕量化、操作簡單 方便、可持續使用性強。
使用范圍：適用于獨立的整臺設備，如：雕刻、PCB、鉆床設備等。
構件介紹
Component is introduced
| 1 、透浦式風機：2極立式馬達配置,直接傳動式，高效低噪音鋁合金風葉配置。
2、集塵濾袋：100%滌綸針刺氈不織布材質濾袋過濾 ； 排列方式：12條；規格：￠120mm*L500mm； 型式：內濾式；表面處理：單面壓光；
3 、抽屜式集塵箱收集粉料（頂桿密封式，防止粉塵外泄造成二次污染） 、
4、定位式萬向輪*4個，￠65mm*￠12mm手輪*2個。
5、集塵機檢修門及清灰門采用軟質橡膠密封。
6、手動去塵清袋搖桿*1式，含M12mm圓球手柄。
7 、整機采用德國大型激光鐳射切割鈑金開料。
8 、整機經酸洗后采用粉體漆高溫烤制 。 |
產品參數
Product parameters
型號 | HY-JC350M/ HY-JC350M |
型式 | 抽屜式集塵機 |
供電電壓 | 3Φ AC380V 50-60HZ |
馬達參數 | 馬力3HP；功率2.2KW； |
風管直徑 | 入風口150mm 出風口200mm |
風管風速 | 35m/s |
過濾方式 | 高密度布袋 |
清灰方式 | 手搖振塵 |
集塵斗容積 | 12L |
集塵布袋過濾面積 | 4.8m2，入口風速30m/s以上 |
控制方式 | 臺灣士林電器配置，內置式 |
整機尺寸 | 690(L)*630(W)*1650(H)mm |
處理方式 | 100%滌綸針刺氈不織布袋過濾 |
下料方式 | 手動搖桿+粉塵重心自落下料 |
工作噪音 | 75db正負5db |
粉塵介質 | PCB粉屑 |
操作說明
Operation instructions
 | 1、啟動前：先確認馬達的運轉方向是否正常。正確時，吸入口可測試出強勁拉力，出風口風量大；反之則吸力弱，拉力不強。 2、可連續24小時不停使用。因非自動除塵，所以在發覺污染源的粉塵，吸力有減弱現象時，就該停機除塵。 3、手動除塵桿在檢視門的左側或右側，停機時只要前后搖動除塵桿，讓附著在濾袋內的粉塵落入集塵抽屜中。 4、集塵容量可視粉塵多寡及使用時間長短，定期清理抽屜的粉塵，裝七成滿即可。否則溢出，防止抽屜一拉出來就造成二次污染。 5、清理粉塵時請先關機，待設備完全停穩后再清理粉塵。粉塵清理完成后，將抽屜推回集塵機內固定位置，并將各部件密封好，才可繼續使用。 6、檢視門內為過濾布袋，粉塵經布袋過濾，集塵機排出的氣體為清凈的空氣。 7、注意事項：為保證集塵機設備過濾系統的正常運行，不因過濾系統的堵塞或破損，影響吸塵效果及排放達標，利于延長集塵設備的使用年限，請定時或定量（抽屜2/3容積）更換原廠集塵過濾布袋。 |
