東莞分板機廠家安全PCB分板

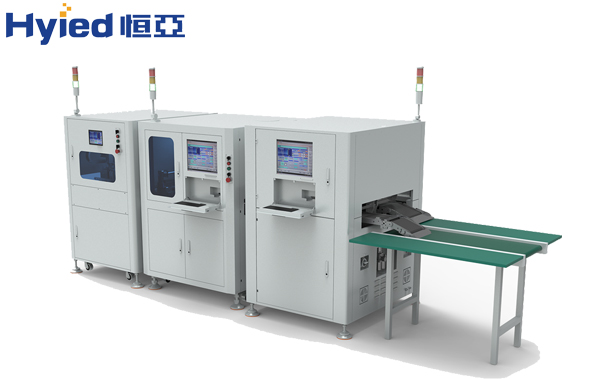

　　HY-320X軌道式在線分板機

　　產品優勢：

　　進口高速電主軸、MARK點精準定位、進口彩色高清相機(飛行攝像)、產線式作業流程、斷刀檢測提醒功能、

　　適用范圍：

　　廣泛應用于車載GPS、手機、電源充電器等電子行業

　　項目介紹

　　PCBA是由PCB、貼片元件及異型插件組成，廣泛應用于車載GPS、手機、電源充電器等電子行業。傳統PCBA板線路板是通過人工手動分板，應力大，板和零件易損壞。后期開發了V-CUT分板機，通過V槽進行直線分板，靈活性不強。

　　PCBA線路板分板機通過高速電主軸帶動裝夾在上面的銑刀進行高速旋轉，實現無應力自動分割線路板。主要是根據設計路徑(直線、圓弧、曲線)，把整塊PCBA線路板分成小板和板邊。PCBA線路板分板機后端外配自動收板機，可建立一條無人智能化“PCBA線路板”分板一體化線，實現自動上板，分板和收板的作業目的。

　　PCBA線路板分板自動生產線主要有：上板機，在線分板機，自動下料機等設備，完成對PCBA線路板的上板、分板、下板和板邊收集，支持產品追溯、上傳MES系統、快速換線，自動上下料，無人化作業，達到提高生產效率及產品品質。

　　高速主軸

　　PCBA線路板分板自動生產線主要有：上板機，在線分板機，自動下料機等設備，完成對PCBA線路板的上板、分板、下板和板邊收集，支持產品追溯、上傳MES系統、快速換線，自動上下料，無人化作業，達到提高生產效率及產品品質。

　　視覺系統

　　高像素彩色CCD及大倍率鏡頭，可輔助程序示教及編輯模擬功能。

　　自動MARK定位補正系統，提高切割精度，防止板未到位而誤割壞基板，左右程序復制及切換機種更快捷?？蛇x取讀條碼功能，實現1D/2D條碼的讀取并保存或上傳，便于追溯及數字化管理。

　　載具定位

　　PCBA線路板實現高精度切割，具有防呆檢查，線體性能穩定可靠。

　　產品特點

　　1.移動速度：1000mm/s。

　　2.前端對接產線，自動進板上料，自動分板，自動下料和板邊收集，載具流出循環。

　　3.線體軌道式分板作業，左進右出，循環作業。

　　4.刀路可編程控制，可CAD導入刀路。

　　5.視覺系統自動校正識別MARK 點或光學點。

　　6.飛行相機結構(不同機種，治具高度不一致，即產品在不同的高度也可完成)

　　7.第一次生產時，治具由分板機回流軌道放入;上板機自動識別是否有板，有板則取出，無板則上料。

　　8.具有斷刀自動檢查和提示功能。9. 線體軌道高度：進料端900mm(正負20mm可調)，出料端900mm (正負20mm可調);進料軌道寬度：80-250mm可調(可定制)。

　　10.上料機械手位置可調節，分板載具快速更換，便于快速換線。

　　11.WIN7 操作系統,數據上傳內部系統。

　　12.配合產線作業，流向：從左到右。

　　13.具有板邊收集盒放滿后報警功能。

　　14.外配獨立吸塵機，吸塵干凈，保養方便。

　　15.氣管顏色區分：紅色-去工位、藍色-回工位、主氣管-白色透明。
